磁性材料測量——磁極化強度(J)、磁感應強度(B)和磁導率(μ)

     磁感應強度（B）

磁感應強度，英文為magnetic flux density，即磁通量密度。是指試樣受交變磁化時，特定磁場強度峰值
 對應的磁感應強度峰值，磁感應強度用符號B(0.01H)表示，單位為T(特斯拉)。

多年來，磁性材料磁化一直由磁場強度（H）和磁感應強度（B）這兩個參數(shù)表示。然而，近幾年前
 結(jié)論是：與磁感應強度相比，為少數(shù)人熟知的名詞----磁極化強度J(J=B-μ0H)能更準確地描述材料的磁化狀態(tài)。

此外，現(xiàn)在有些認為，可采用磁化強度M來更好地描述磁性材料。在磁性材料磁場測量上有兩個
 學派：一個是通過應用安培定律（通過測量勵磁電流）間接測量；另一個通過測量線圈（應用法拉第電磁感應定律）直接測
 在真正選擇測量磁場的傳感器時，目前仍在討論是測量磁場強度H還是磁感應強度B。因此，與建立了明確術(shù)語的電參量測量相
 磁性測量有許多基本問題仍在討論中。
 注1：磁性材料由磁感應強度B描述，實際上，用標準愛潑斯坦方圈法和單片法測量的是磁極化強度。近，
 許多標準推薦采用磁場極化強度J替代磁感應強度B。

磁極化強度是個東東？

                                                     磁極化強度（J）

英文名是magnetic polarization，物理意義上解釋為單位體積磁性介質(zhì)的磁偶極矩，也稱內(nèi)稟磁感應強度。符號為Bi或J，單位是T（特斯拉）。

 磁感應強度與磁極化強度之間是關(guān)系呢？

不知各位注意沒有，Q/BQB480-2014標準的術(shù)語和定義中有一個注：
“注：給出磁感應強度值是多年來的慣例，實際上，實際上，用標準愛潑斯坦方圈法和單片法測量的是磁極化強
 按照GB/T 3102.5-1993 定義為：
J=B-μ0H
式中，J是磁極化強度，B 是磁感應強度，μ0 是真空磁導率(4×10-7H/m)，H是磁場強度?！?/p>

在軟磁材料典型應用中，磁場強度的值通常是不大于1000A/m，μ0為4×10-7H/m，所以磁感應強度B和磁極化強度J之間區(qū)別極小。

高的磁極化強度（磁感應強度），意味著鐵芯的磁化能力強，鐵芯的激磁電流降低，比總損耗和銅損都降低。當電機或變壓器容量不變時，磁極化強度高可使鐵芯體積縮小和重量減輕，節(jié)省電工材料、導線等的用量，并使鐵芯鐵損和制造成本降低，有利于制造、安裝和運輸。

                                                     磁導率(μ)

磁導率 英文名稱：magnetic permeability 表征磁介質(zhì)磁性的物理量。表示在空間或在磁芯空間中的線圈流過電流后、
 產(chǎn)生磁通的阻力、或者是其在磁場中導通磁力線的能力、其公式μ=B/H 、其中H=磁場強度、B=磁感應強度，常用符號μ表示，
μ為介質(zhì)的磁導率，或稱磁導率。

磁導率取決于許多其他因素：頻率和諧波（正弦波磁感應強度偏差）等。對于更高的頻率，應該考慮磁導率的實部和虛部（復數(shù)磁導率），
 兩者的關(guān)系為μ=μ’+jμ’’。因此，從物理學角度來看盡管磁導率是一個非常有用的參數(shù)，但在技術(shù)應用方面，應用磁化曲線作為磁化過程的
 描述更加合理。盡管如此，在某些應用過程中，磁導率還是重要的因素。例如，電磁屏蔽設(shè)計（磁導率值越高，屏蔽效果越好）、磁選礦機設(shè)
 計。在這些設(shè)備上，盡可能使用磁導率的磁性材料。目前，鐵磁材料的相對磁導率可高達100萬。

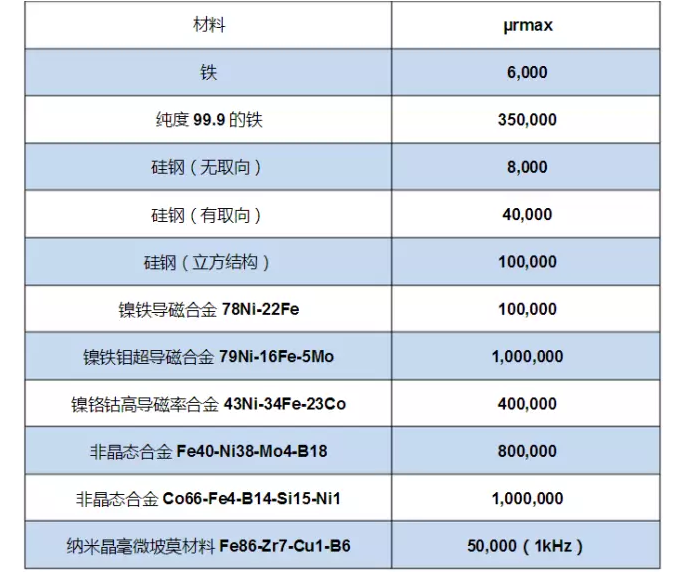

下圖給出了一些相對磁導率大的典型工業(yè)用鐵磁材料
