GF pH/ORP電極的安裝
I. 浸沒式安裝
帶2750/2760前置放大器的2724系列、2764系列、2774系列電極
各電極的設計尺寸適于浸沒式安裝，在前置放大器的后部有3/4”的螺紋接口，用來連
接保護管。浸沒式安裝的簡單步驟如下：
1) 電極上部的雙O形圈可以與前置放大器
很嚴密地配合。為了便于插入，可以
在O形圈上涂點潤滑劑(非石油基)。
2) 為了防止?jié)衿M入到前置放大器，
靠近放大器側的保護管可以封上
75~100mm長的密封膠
3) 為了便于后續的清潔與標定工作，電
極的安裝位置要預留足夠的拆卸空
間。
4) 安裝位置要保證能使電極時刻保持完
全浸在水中。

安裝提示
? 把電極安裝在遠離添
料區的容器出口處。
? 在系統維修或儲存時
要把電極端頭浸泡在
pH4的緩沖溶液中，
以免脫水。
? 傳感器應該安裝在排
放口以下以防止干
掉。

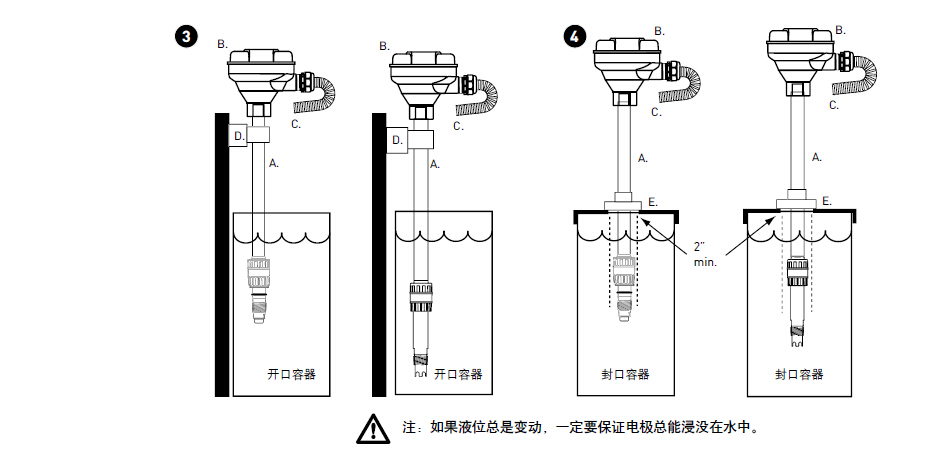

需要用戶自備的材料：
A) 帶3/4”螺紋的保護管
B) Signet帶螺紋接線盒
C) 電纜保護軟管
D) 快速安裝管卡
E) 安裝在容器上的法蘭
